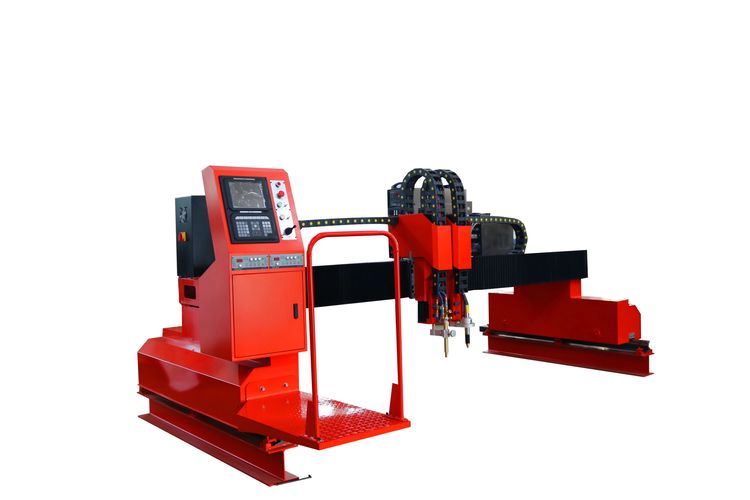

全自動鋼板數控火焰等離子切割機
發表時間：2022-08-25 18:54:41
該型切割機亦為龍門式結構，橫向跨度有2m-10m等多種規格，均采用雙軸心導軌、雙邊驅動，可根據用戶要求配置多把火焰、等離子割炬及配套自動調高系統，可配置成數控切割與直條切割兩用，以及相貫線使用.兩邊分別以齒輪齒條傳動，工業造型結構，先進的人性化工控技術，配置高端等離子系統、傳動系統、控制系統，其主要優點是速度快、切割精度高，主要針對中厚和薄板切割?？蛇x配自動調高系統。
整機采用國標8mm鋼板激光下料而成，上面跟后面折彎而，提高剛性，移動前板使用龍門刨床加工而成，大大提高整機剛性，延長使用壽命。整機結構合理按照黃金分割比例設計.它采用了常規的中央電氣控制柜和中央集中氣路控制的方式設計,線纜氣管布局合理,機器具有良好的接地和電磁干擾性能,可以根據客戶不同的要求配置不同數量的等離子火焰切割頭來滿足不同客戶的要求。
產品優勢
1、橫粱采用箱式結構．鋼性好、慣性??；
2、橫向導向為優質高精度雙軸芯導向導軌，傳動平穩準確；
3、縱向采用特制優質高精度重型鋼軌配滾輪自動導向結構，運行靈活平穩；
4、夾持結構采用萬向可調夾持器，可進行角度調整；
5、自動點火、自動調高(電容或弧壓)；
6、數控編程為基于|AutOCAD的特制機床配套專家版軟件；
7、數控系統采用上海交大或美國海寶數控系統；
8、采用日本松下伺服電機行星齒輪減速機；
9、可選配一手動火焰割炬，方便殘料清理。
設備配置
名稱 | 數量 | 單位 | 型號 | |
機械 | 機架 | 1 | 套 | 武漢華宇誠數控 |
橫向導軌 | 3.5 | 米 | 雙軸心直線導軌 | |
縱向導軌單側 | 8.0 | 米 | 24公斤精磨路軌 | |
等離子割槍 | 1 | 套 | 精細割炬（水冷） | |
等離子電源 | 1 | 套 | 成都華榮或成都華遠 | |
電磁閥 | 4 | 個 | 臺灣亞德客 | |
火焰割炬 | 1 | 套 | 無錫翔征 | |
自動點火 | 1 | 套 | 無錫翔征 | |
齒輪齒條 | 若干 | 米 | 2模精密齒條 | |
氧氣燃氣管 | 若干 | 韓國三山 | ||
橫向拖鏈 | 若干 | 尼龍工程拖鏈 | ||
配電箱 | 1 | 個 | 武漢華宇誠數控 | |
電氣 | 弧壓調高 | 1 | 套 | 上海方菱 |
開關電源 | 2 | 個 | 臺灣明緯 | |
繼電器 | 個 | 日本歐姆龍 | ||
空氣開關 | 1 | 1 | 正泰 | |
限位開關 | 6 | 個 | 日本歐姆龍 | |
控制 | X軸電機驅動器 | 1 | 套 | 日本松下 |
Y軸電機驅動器 | 2 | 套 | 日本松下 | |
X軸電機 | 1 | 套 | 日本松下 | |
Y軸電機 | 2 | 套 | 日本松下 | |
減速機 | 3 | 套 | 行星減速機 | |
數控系統 | 1 | 臺 | 方菱F2300 | |
軟件 | 套料軟件 | 1 | 套 | Starcam |
用于鋼結構行業板條切割；適用于各種碳鋼/錳鋼等金屬材料的大、中、小型鋼板抽條切割細聊，提高板材利用率，省時省料省人工。
主要應用的行業：鋼結構、鋼模板、路橋機械、船舶設備、閥門等、
